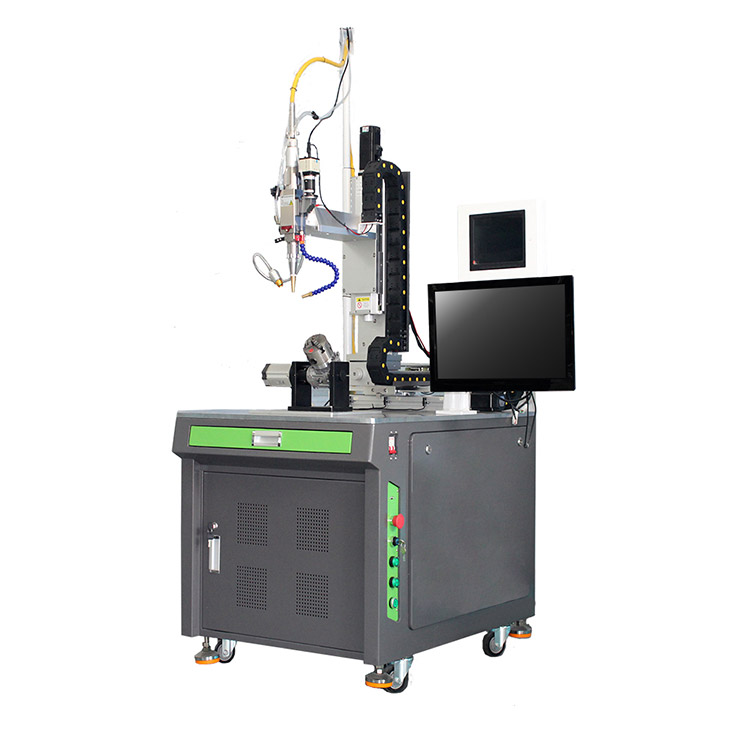

一臺好的激光焊接機設備的運行，是離不開各個部位的組成配件的，它們共同發展才能推出激光焊接機的出現，才能推動焊接技術的發展，也被各個行業廣泛利用，如果想要購買激光焊接機的買家對設備結構構造并不熟悉，可以接著往下看，為您梳理激光焊接機的基本組成配件。

1、激光器

主要有CO2氣體激光器和YAG固體激光器兩種，激光器重要的性能是輸出功率和光束質量，CO2激光波長對非金屬材料有較好的吸收率，而對金屬而言， YAG激光波長的吸收率較高，非常有利于金屬焊接。

2、保護氣體及噴嘴結構

激光焊接和電弧焊，需要用惰性氣體保護，以防止氧化和空氣污染。激光焊接需要氣體保護。在激光焊接過程中，這些氣體通過一個特殊的噴嘴輸出到激光輻射區，達到保護效果。

2、光束聚焦系統

激光光束聚焦系統是一種激光、光學加工部件，通常由若干透鏡組成。光束聚焦系統和各種形式:拋物面鏡系統、平面鏡系統、球面鏡系統。

3、波束傳輸系統

光束傳輸系統用于傳輸和輸出激光源，包括光束的擴展、光束的操控、光束的能量分布、反射鏡的傳輸、光纖的傳輸?shù)取?/span>

5、冷卻系統

冷卻系統為激光發生器提供冷卻功能,一般配1-5匹功率的水循環冷水機。

6、工裝夾具

激光焊接工裝夾具主要用來固定焊接的工件,并使之可以重復裝卸,重復定位,利于激光的自動焊接,因而,工裝夾具是激光焊接生產中不可缺少的設備之一。

7、激光焊接自動工作臺或叫運動系統

激光光束按特定的要求焊接軌跡移動,實現激光的自動焊接功能,一般有工件運動,激光頭固定,激光頭運動,工件固定,或激光頭和工件都移動,三種運動控制形式,整個系統,通過CNC編程的方式編寫運動控制程序來控制工作臺按要求運動,并且經過簡化的編程系統,操作簡單。

8、觀察系統

一般,激光焊接機需配備觀察系統,可以對工件進行實時顯微觀察,用于在編制焊接程序時利于準確定位和在焊接過程中檢驗焊接效果,一般配置CCD顯示系統或顯微鏡。

9、機柜、工控電腦
