不銹鋼憑借耐腐蝕、高強度的優(yōu)勢，廣泛應(yīng)用于廚具、醫(yī)療器械、裝飾工程等領(lǐng)域，而激光焊接機作為高精度焊接方式，想要達到焊縫圓潤、無飛濺、成形美觀的效果，需把控關(guān)鍵細節(jié)，以下是實操性較強的核心方法。

首先，參數(shù)匹配是基礎(chǔ)。激光焊接機的功率需根據(jù)不銹鋼板厚靈活調(diào)整，比如 0.5-1mm 薄板建議用 800-1200W，2-3mm 厚板選擇 1500-2000W，功率過高易導致焊縫凹陷，過低則熔深不足、成形粗糙。焊接速度控制在 3-5mm/s，搭配 5-8L/min 的氬氣保護流量，既能隔絕空氣防止氧化變色，又能推動熔池流動，讓焊縫邊緣更順滑。焦點位置建議設(shè)在工件表面或下方 0.2-0.5mm，避免焦點過高造成焊縫窄而尖。

其次，工件預處理不可少。焊用激光焊接機接前需用砂紙或不銹鋼專用清洗劑去除工件表面的油污、氧化皮、指紋，這些雜質(zhì)會導致焊縫出現(xiàn)氣孔、夾雜，破壞圓潤度。拼接時保證接口間隙≤0.1mm，對接平整無錯邊，必要時用夾具固定，防止焊接過程中工件移位，影響焊縫成形。

最后，操作手法要準確。采用連續(xù)激光焊接模式，焊接路徑保持直線勻速移動，避免忽快忽慢。對于復雜工件，可搭配擺動焊功能（擺動幅度 1-2mm），讓熔池均勻鋪展，焊縫更飽滿圓潤。焊接后無需過度打磨，僅用細砂紙輕拋即可，保留激光焊接的高精度優(yōu)勢。

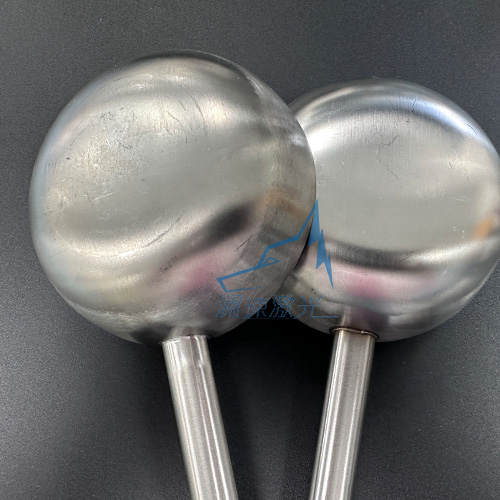

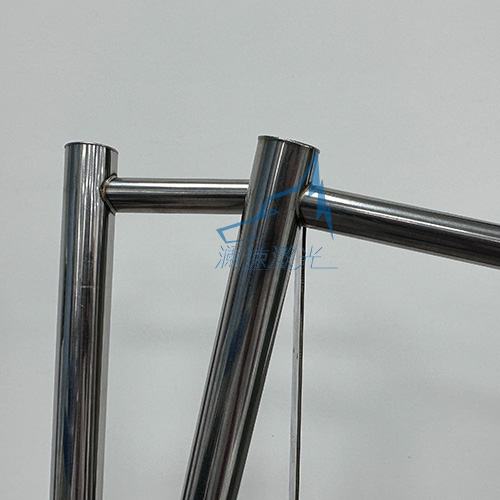

遵循以上技巧，激光焊接不銹鋼可實現(xiàn) “成形圓潤、色澤均勻、無缺陷” 的理想效果，兼顧美觀與強度，滿足產(chǎn)品的焊接需求。
